Acti9 IC+

Acti9 IC+ : Interrupteur astronomique Bluetooth multifonctions

Cet interrupteur astronomique ACTI9 IC+ permet de piloter des charges électriques.
Plus précisément, il permet des économies d’énergie pour, par exemple, l’éclairage des parties communes, l’éclairage public, la gestion de ballon d’eau chaude, les pompes de piscine etc.

Il peut également piloter les enseignes lumineuses de magasin avec des modes de fonctionnement utiles quand c’est nécessaire et gérer l’extinction quand c’est inutile et interdit.
Idéale pour être en conformité avec le décret de réduction de pollution lumineuse de décembre 2018. Cet appareil modulaire se fixe sur le rail DIN d’un tableau électrique.

Présentation

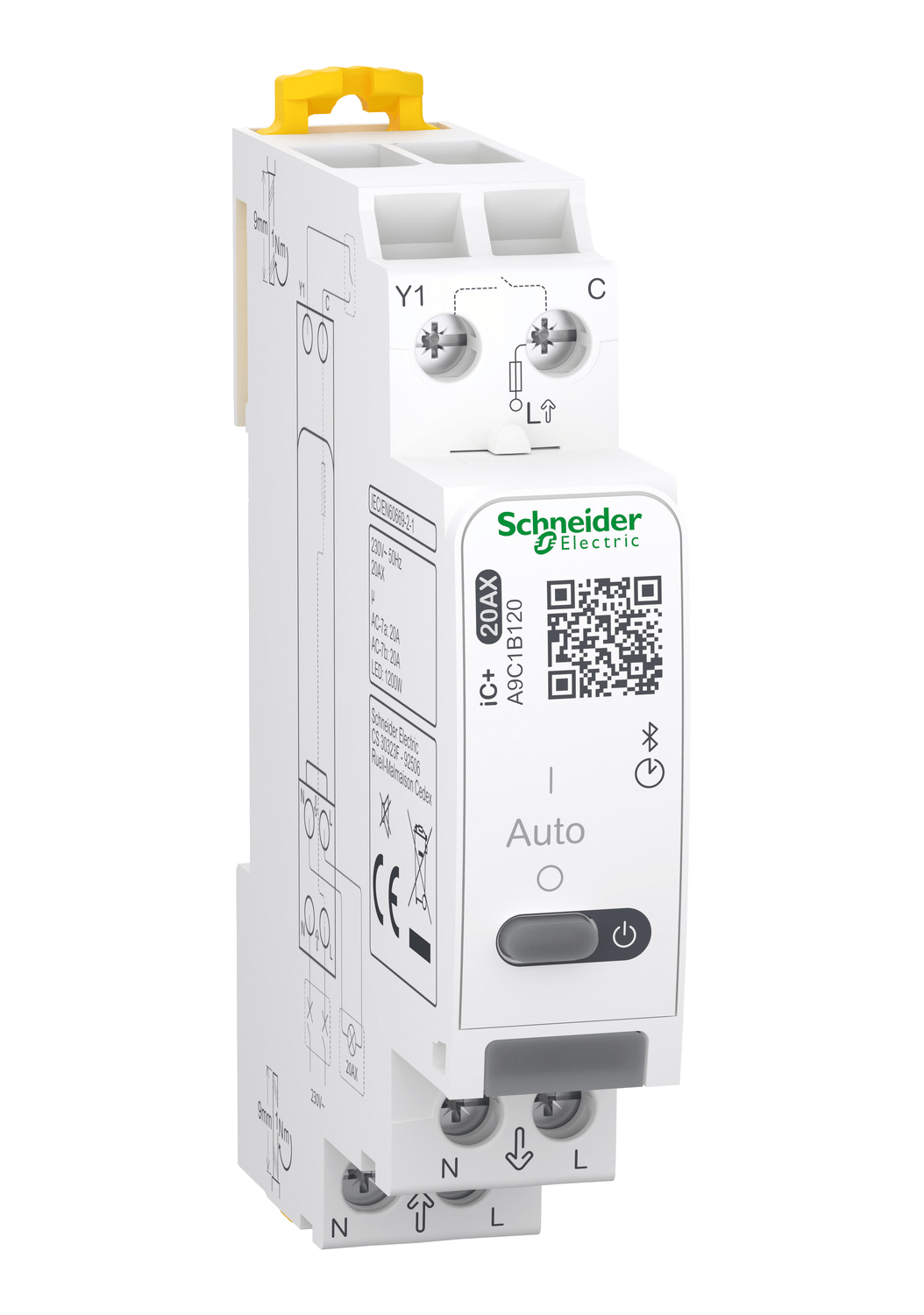

L’interrupteur Acti9 IC+ (référence A9C1B120) se compose d’un seul module de 18mm qui remplit plusieurs fonctions.
Un QR code est visible en façade et permet d’accéder à l’application e-setup pour le programmer.

Avantages du produit
Ce produit propose trois fonctions :

– astronomique,
– horloge (jour/semaine/année possible),
– contacteur.

Ce module de 18mm permet un gain de place dans un tableau électrique.

Sa fonction contacteur, avec déclenchement au passage par zéro de tension, qui alimente des éclairages LEDs et annule de potentiels courant d’appel.

La programmation

La programmation est réalisée de façon rapide et intuitive sur Smartphone via l’application e-setup.
La programmation sur Smartphone peut se faire à distance, permettant la constitution d’une bibliothèque de programmes et le chargement du programme choisi ne se fait qu’une fois sur site avec iC+ alimenté dans le tableau électrique.

Les charges compatibles avec le produit

Acti9 iC+ est conforme aux normes IEC 61095 pour piloter les charges :

– AC-7a (résistif),
– AC-7b (inductif) 200,000 cycles.
– Conforme également aux normes IEC 60669-2-1 pour piloter des LED (éclairage) max 1200W / 200,000 cycles.

Puissances des charges
– Eclairage à LED : 1200 W.
– Lampe à LED 230 V AC : 1200 W.
– Lampe incandescence 230 V AC : 4600 W.
– Charge résistive : 4600 W.
– Chauffage : 4600 W
– Inductive : 4600 VA.
– Moteur 230 V AC : 4600 VA.

Description

Raccordement et fonctions

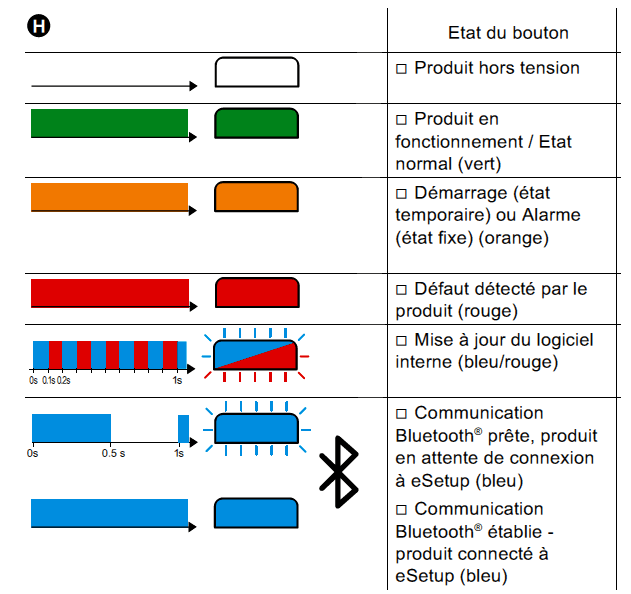

Signalisation du bouton à voyant H

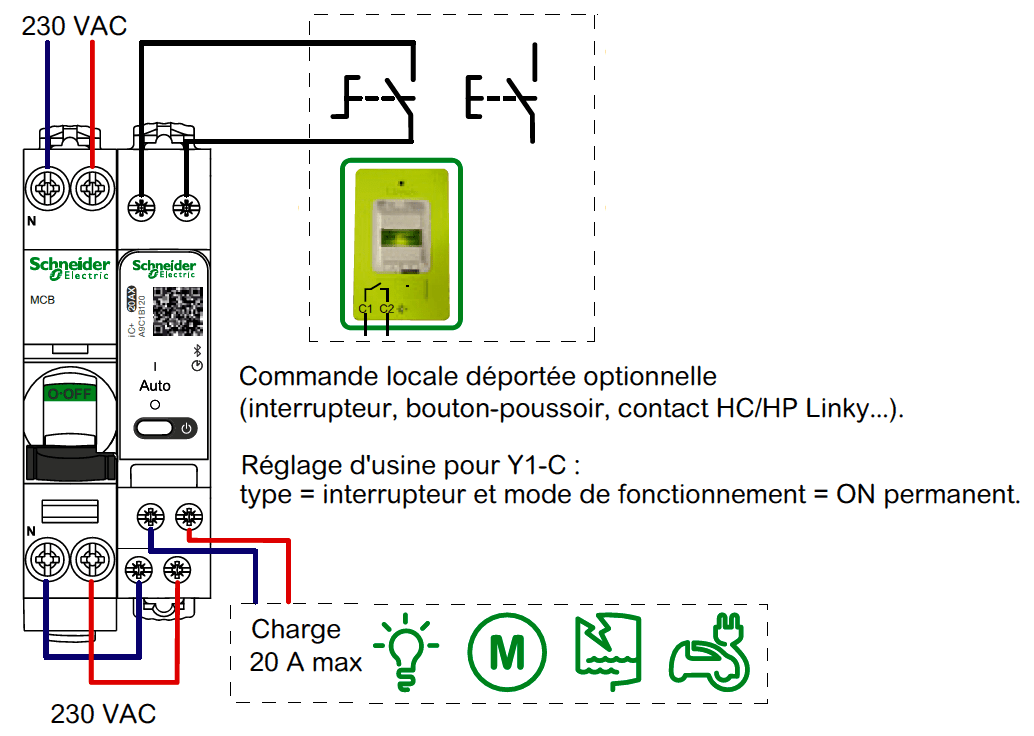

Installation avec commande locale

Le produit Acti9 iC+ doit être protégé individuellement par un disjoncteur ≤ 20 A (type de courbe dépendant du courant d’appel des charges).

Fonctionnement avec la commande en face avant

Réinitialisation aux paramètres d’usine

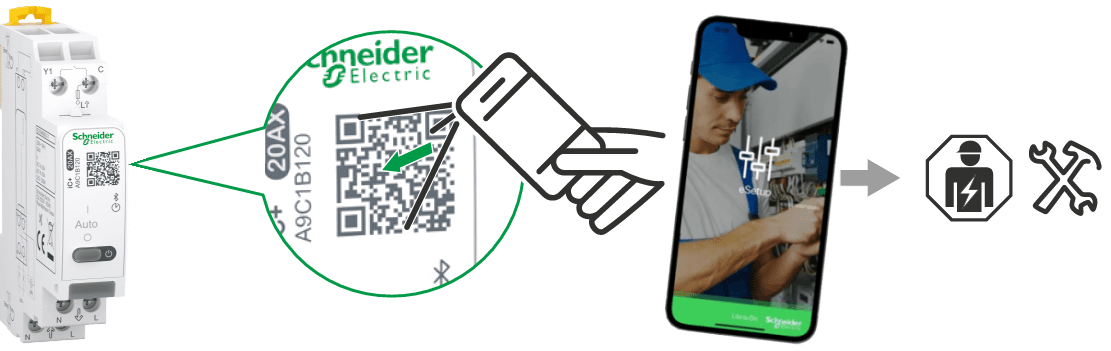

Programmation et maintenance

Vidéo de configuration
